Виробництво профілів ЛСТК NAZALEX: Повний спектр геометрії для будь-яких навантажень

Завод NAZALEX здійснює високоточне виробництво повного комплексу сталевих профілів ЛСТК (легких сталевих тонкостінних конструкцій). Завдяки модернізованим прокатним лініям, ми виготовляємо профілі в діапазоні товщини від 1.0 до 3.0 мм, що дозволяє точно адаптувати металомісткість каркаса під розрахункові кліматичні та інженерні навантаження, оптимізуючи бюджет будівництва.

Для виробництва використовується виключно холоднокатана високоміцна конструкційна сталь, яка відповідає суворим вимогам європейських стандартів EN та міжнародних нормативів ISO.

Детальний опис та призначення кожного типу профілю

Виробництво профілів ЛСТК NAZALEX: Повний спектр геометрії для будь-яких навантажень

Завод NAZALEX здійснює високоточне виробництво повного комплексу сталевих профілів ЛСТК (легких сталевих тонкостінних конструкцій). Завдяки модернізованим прокатним лініям, ми виготовляємо профілі в діапазоні товщини від 1.0 до 3.0 мм, що дозволяє точно адаптувати металомісткість каркаса під розрахункові кліматичні та інженерні навантаження, оптимізуючи бюджет будівництва.

Для виробництва використовується виключно холоднокатана високоміцна конструкційна сталь, яка відповідає суворим вимогам європейських стандартів EN та міжнародних нормативів ISO.

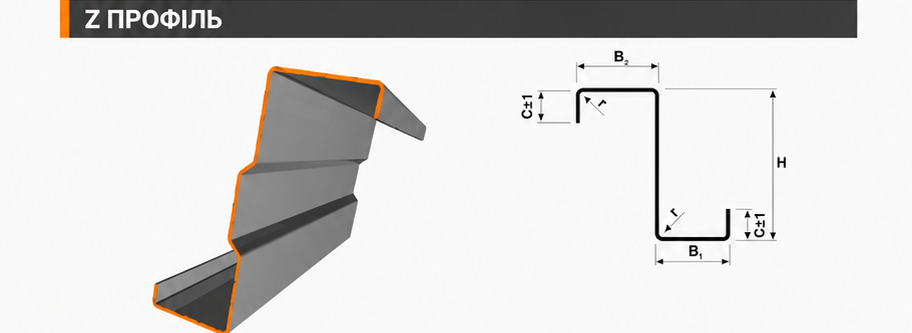

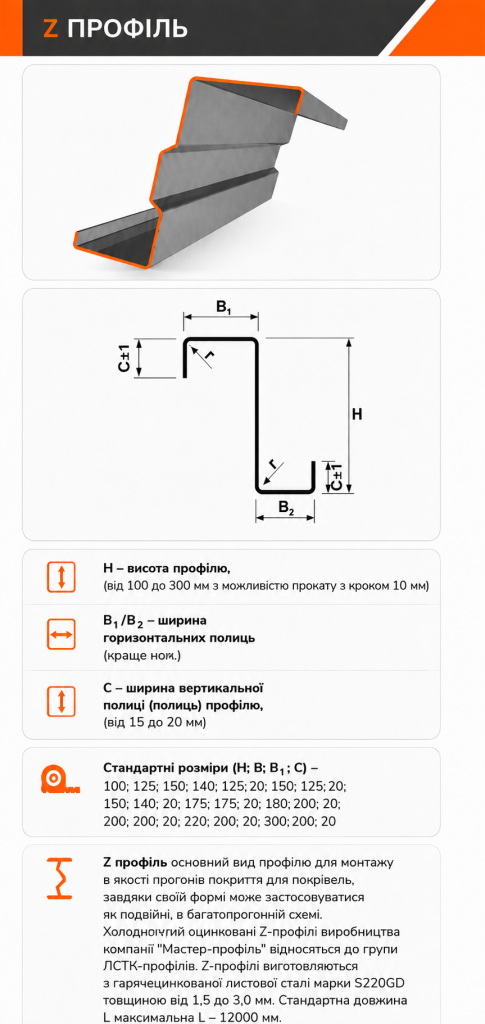

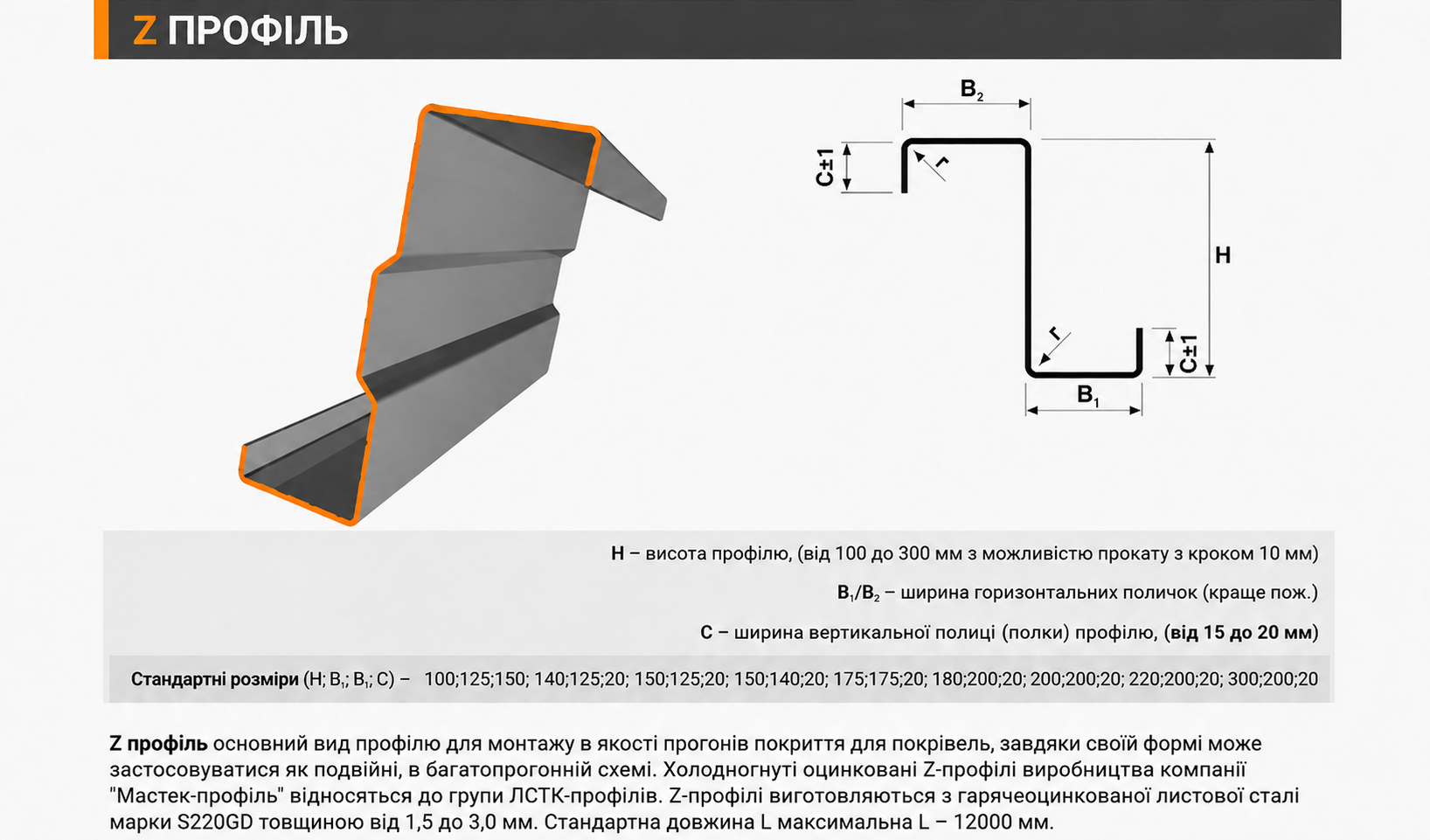

H — висота профілю, від 100 до 300 мм з можливістю прокату з кроком 10 мм

B₁/B₂ — ширина горизонтальних поличок профілю

C — ширина вертикальної полички профілю, від 15 до 20 мм

Стандартні розміри (H; B₁; B₂; C) — 100;125;150; 140;125;20; 150;125;20; 150;140;20; 175;175;20; 180;200;20; 200;200;20; 220;200;20; 300;200;20

Z профіль основний вид профілю для монтажу в якості прогонів покриття для покрівель, завдяки своїй формі може застосовуватися як подвійний, в багатопрогонній схемі. Холодногнуті оцинковані Z-профілі виробництва компанії “Мастек-профіль” відносяться до групи ЛСТК-профілів. Z-профілі виготовляються з гарячеоцинкованої листової сталі марки S220GD товщиною від 1,5 до 3,0 мм. Стандартна довжина L максимальна — 12000 мм.

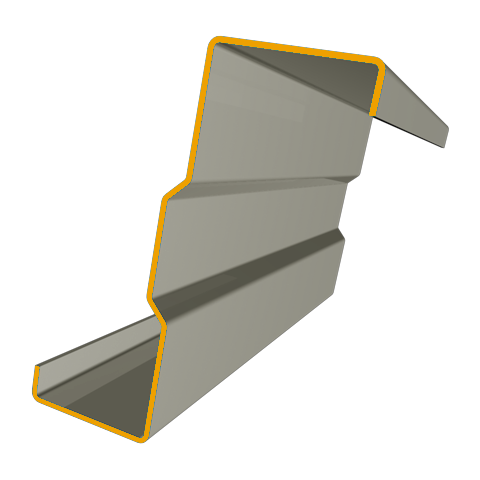

1. Z-профіль

Конструктивна особливість: Має асиметричну Z-подібну форму, де полиці загнуті в протилежні боки.

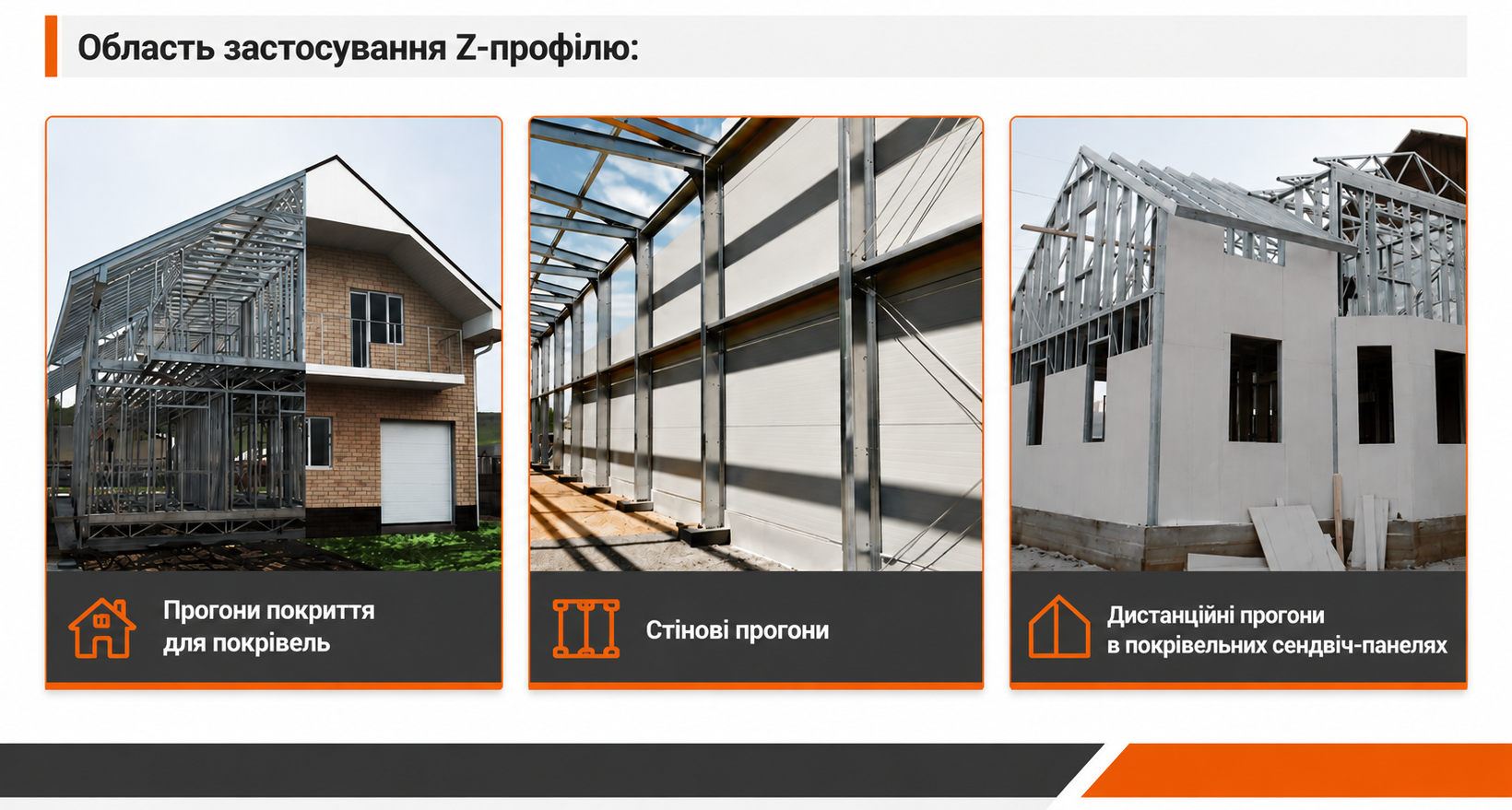

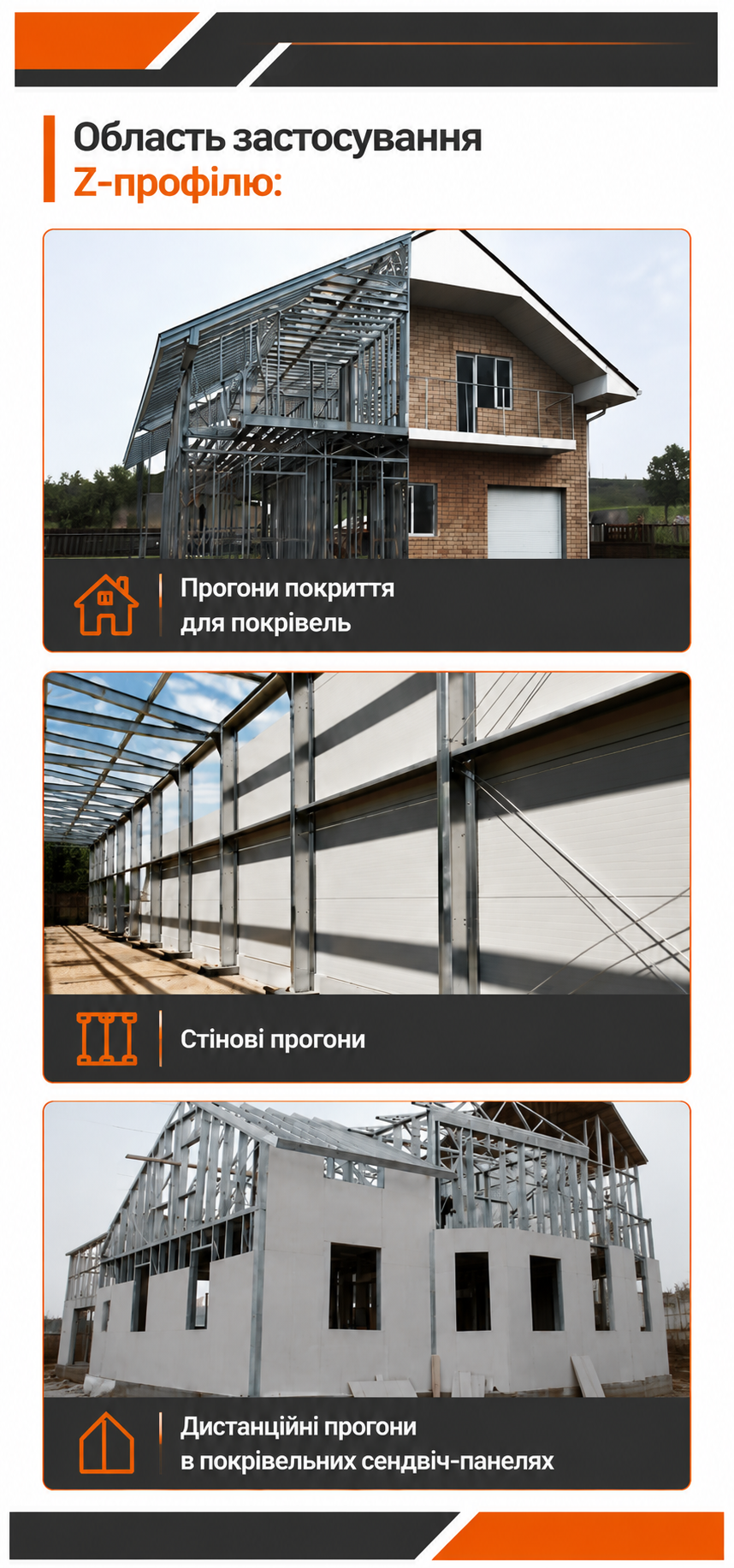

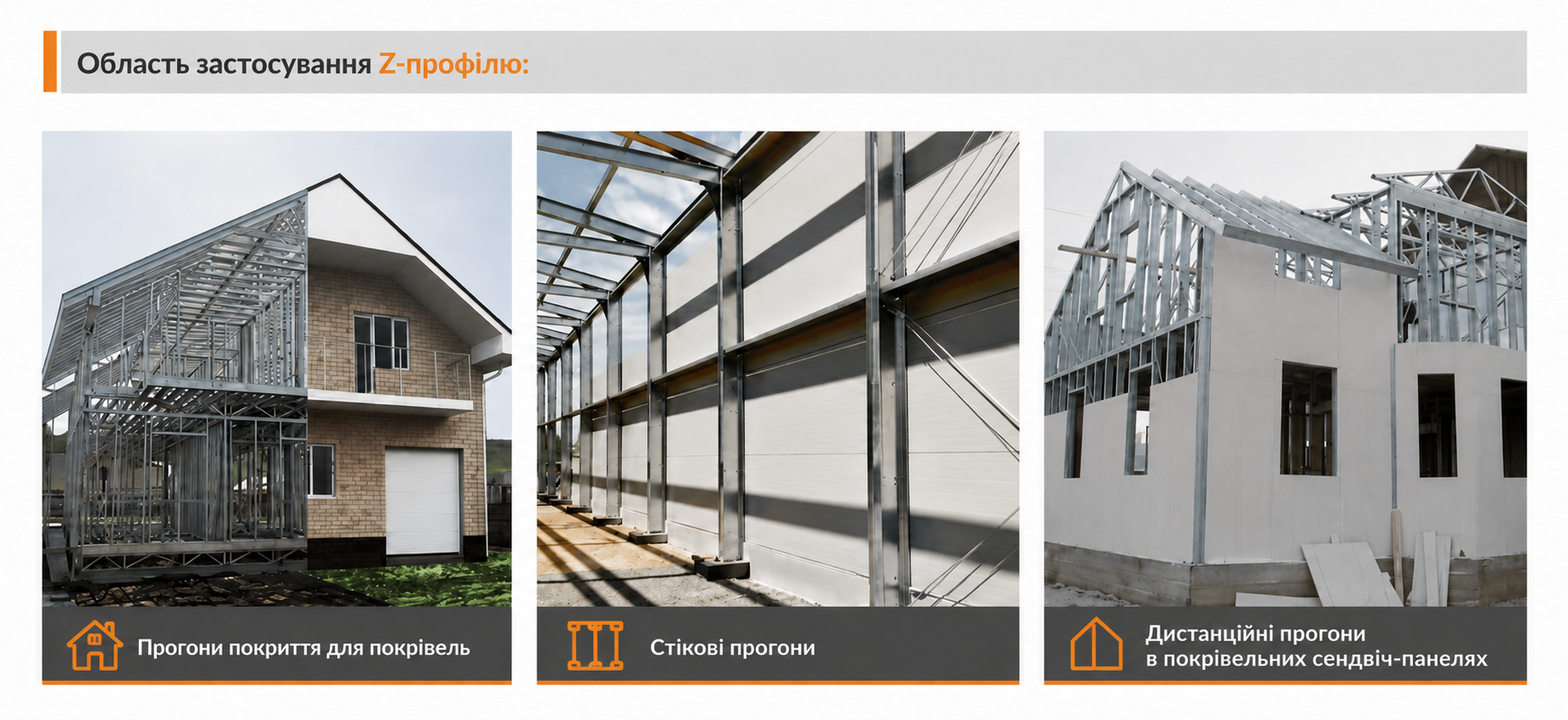

Сфера застосування: Ідеальне рішення для покрівельних та стінових прогонів. Головна перевага полягає в можливості монтажу «внахлест» (телескопічне з’єднання), що дозволяє подвоїти товщину металу в місцях найбільшого згинального моменту (над опорними вузлами) і суттєво посилити каркас.

1. Z-профіль

Конструктивна особливість: Має асиметричну Z-подібну форму, де полиці загнуті в протилежні боки.

Сфера застосування: Ідеальне рішення для покрівельних та стінових прогонів. Головна перевага полягає в можливості монтажу «внахлест» (телескопічне з’єднання), що дозволяє подвоїти товщину металу в місцях найбільшого згинального моменту (над опорними вузлами) і суттєво посилити каркас.

Н – висота профілю. Від 100 мм до 300 мм з можливістю прокату з кроком 5-10 мм.

B – Ширина горизонтальних полиць профілю.

С – ширина вертикальної полиці (загин) профілю від 10 до 15 мм.

Стандартні розміри (H; B; C.) – 80/42/10-15; 100/45/10-15; 120/45/10-15; 150/50/10-15; 200/55/10-15; 220/75/15; 300/75/15.

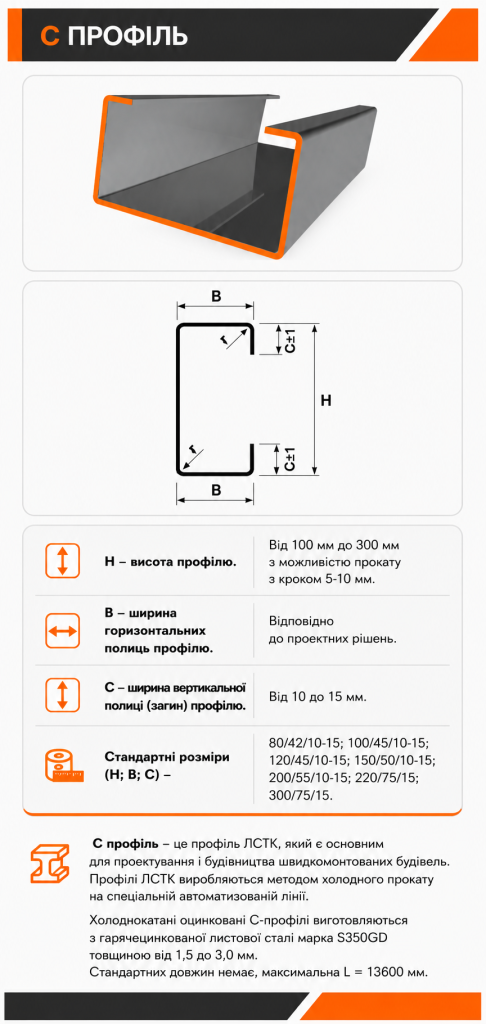

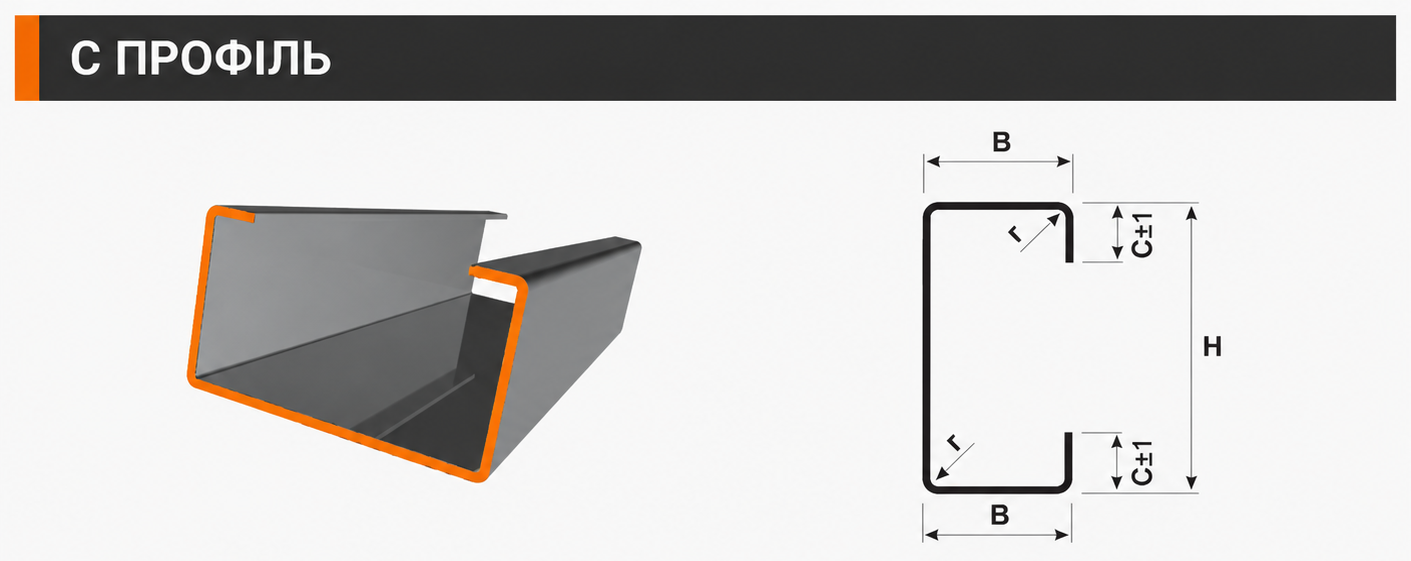

С профіль – це профіль ЛСТК, який є основним для проектування і будівництва швидкомонтованих будівель. Профілі ЛСТК виробляються методом холодного прокату на спеціальної автоматизованої лінії. Холоднокатані оцинковані С-профілі виготовляються з гарячеоцинкованої листової сталі марка S350GD товщиною від 1,5 до 3,0 мм. Стандартних довжин немає, максимальна L = 13600 мм.

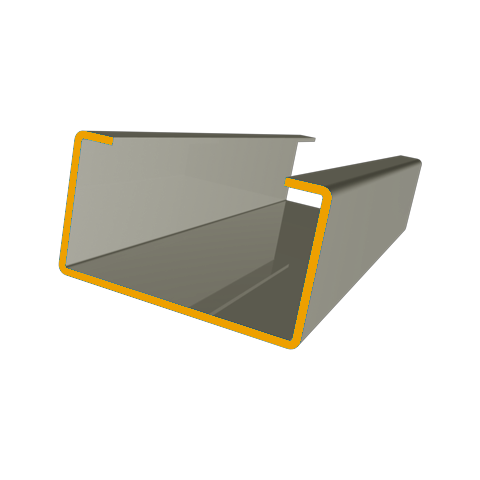

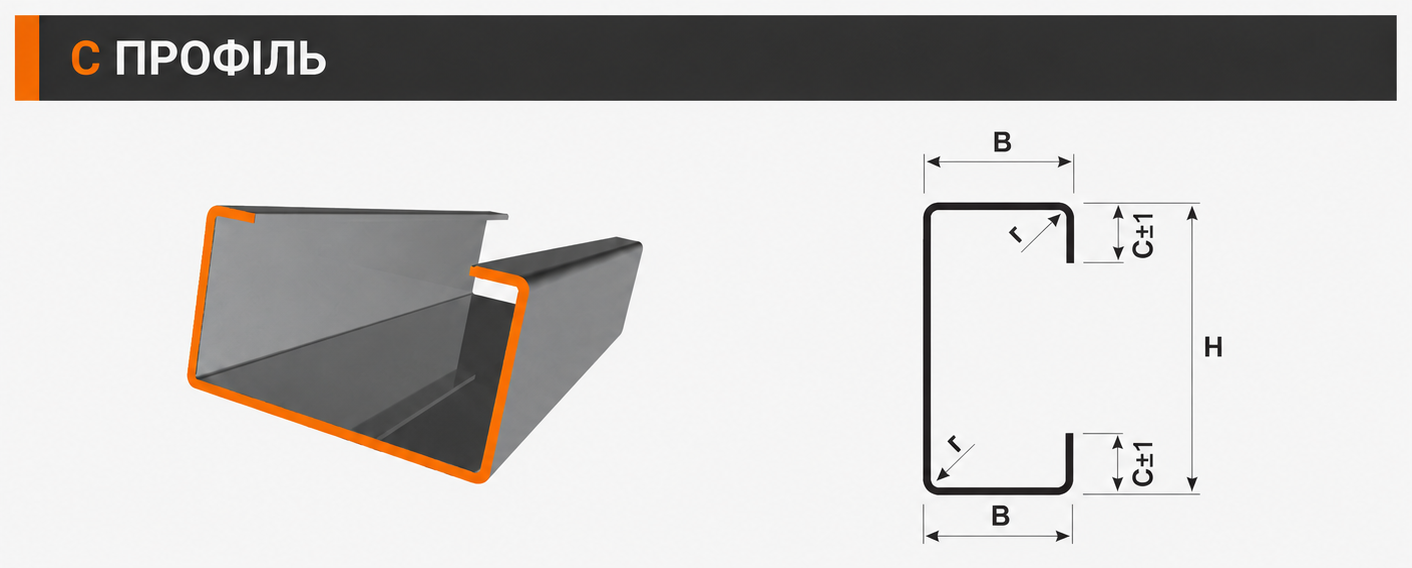

2. C-профіль

Конструктивна особливість: Класичний швеллер із додатковими внутрішніми відгинами (полицями жорсткості) на краях.

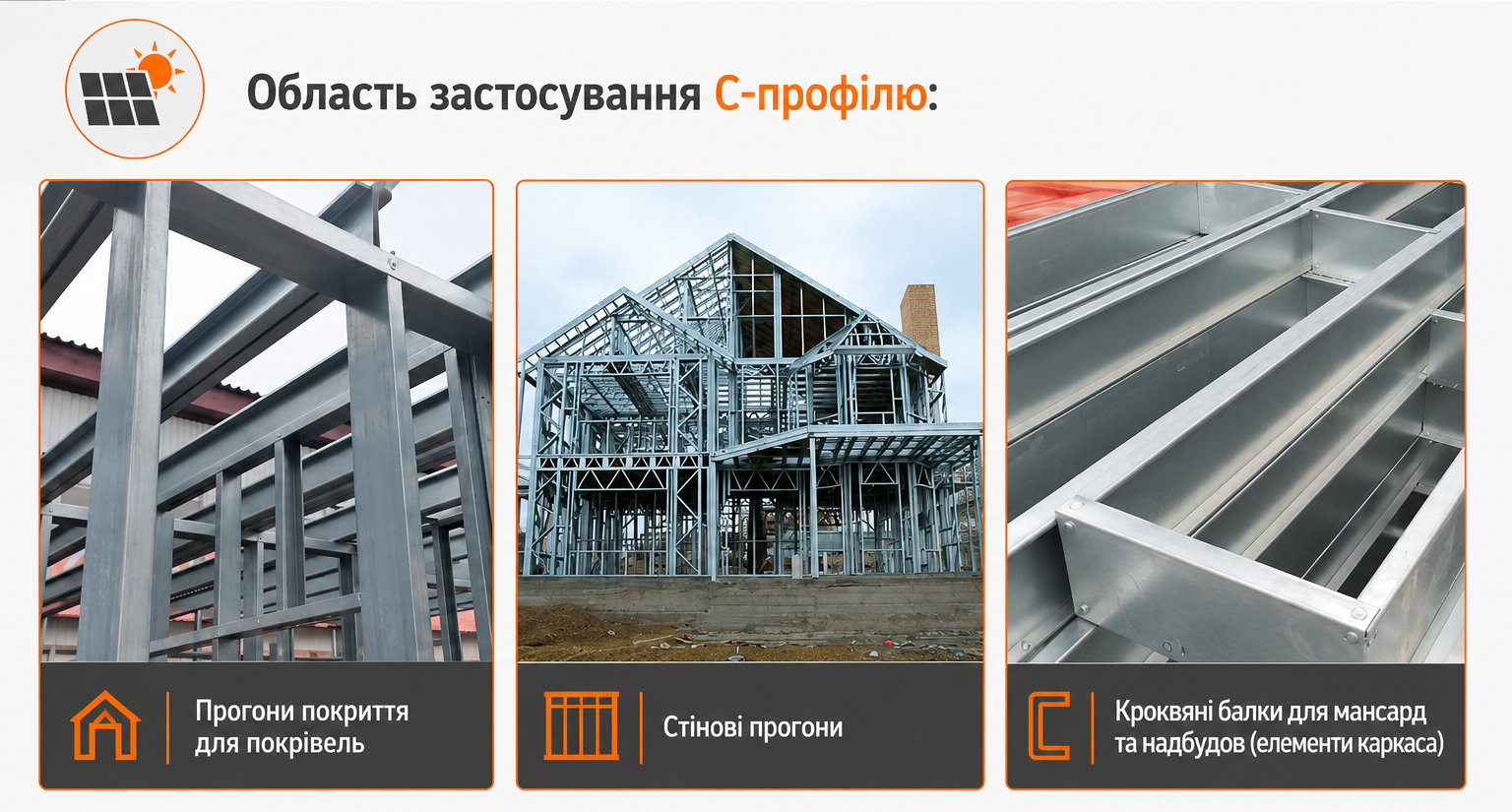

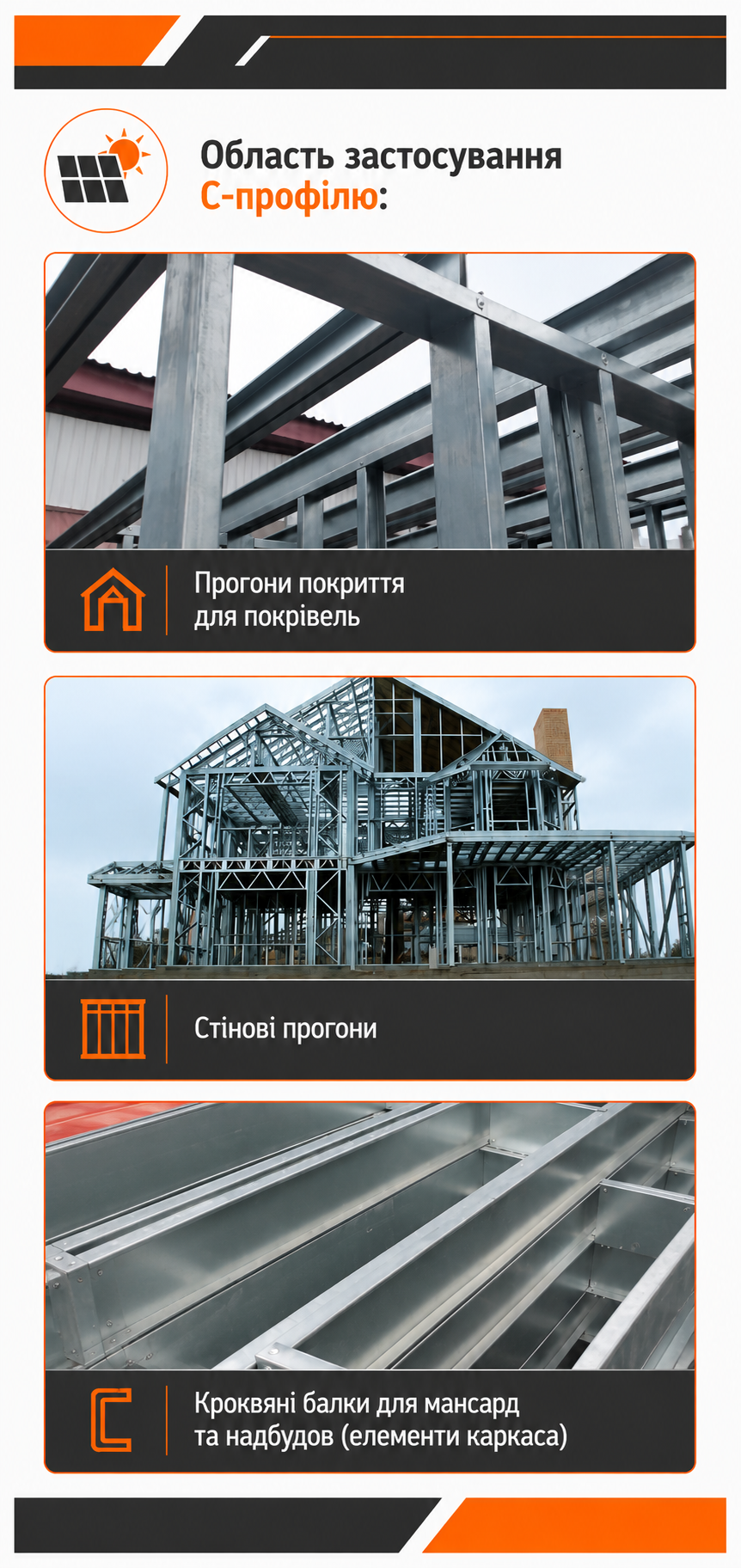

Сфера застосування: Основний тримальний елемент ЛСТК-каркасів. Використовується для зведення вертикальних стійок, колон, ферм, міжповерхових перекриттів та кроквяних систем. Додаткові відгини забезпечують колосальний опір згинанню та повздовжньому вигину.

2. C-профіль

Конструктивна особливість: Класичний швеллер із додатковими внутрішніми відгинами (полицями жорсткості) на краях.

Сфера застосування: Основний тримальний елемент ЛСТК-каркасів. Використовується для зведення вертикальних стійок, колон, ферм, міжповерхових перекриттів та кроквяних систем. Додаткові відгини забезпечують колосальний опір згинанню та повздовжньому вигину.

Н – висота профілю. Від 100 мм до 300 мм з можливістю прокату з кроком 5-10 мм.

B – Ширина горизонтальних полиць профілю.

Стандартні розміри (H; B.) – 80/42; 100/45; 120/45; 150/50; 200/55; 220/75; 300/75.

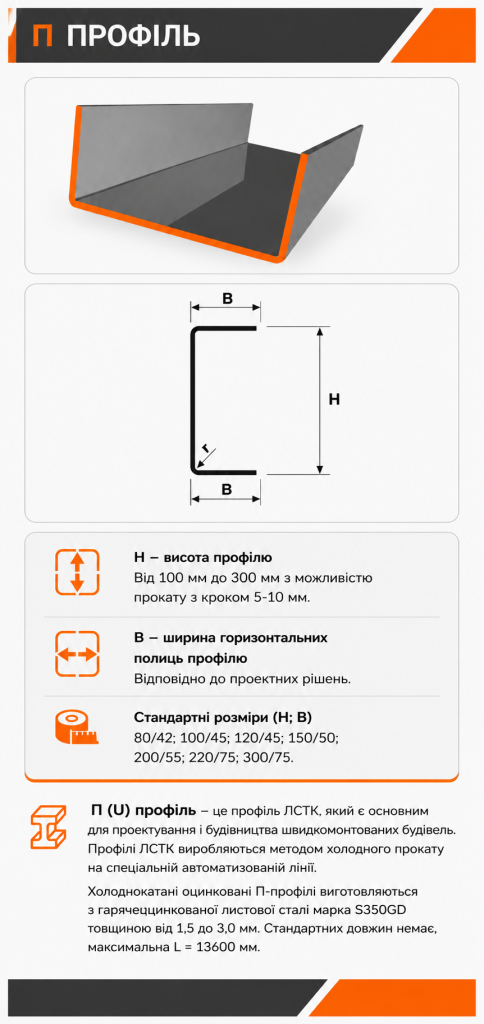

П (U) профіль – це профіль ЛСТК, який є основним для проектування і будівництва швидкомонтованих будівель. Профілі ЛСТК виробляються методом холодного прокату на спеціальної автоматизованої лінії. Холоднокатані оцинковані П-профілі виготовляються з гарячеоцинкованої листової сталі марка S350GD товщиною від 1,5 до 3,0 мм. Стандартних довжин немає, максимальна L = 13600 мм.

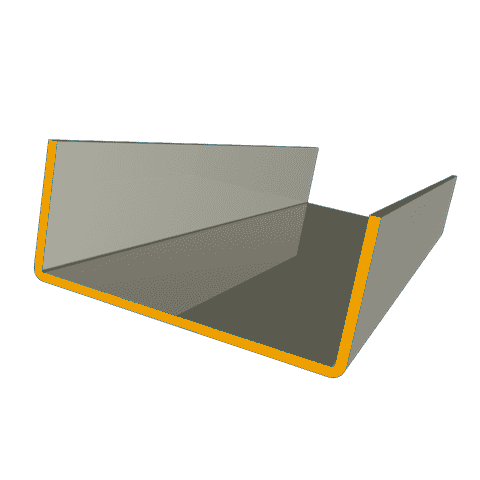

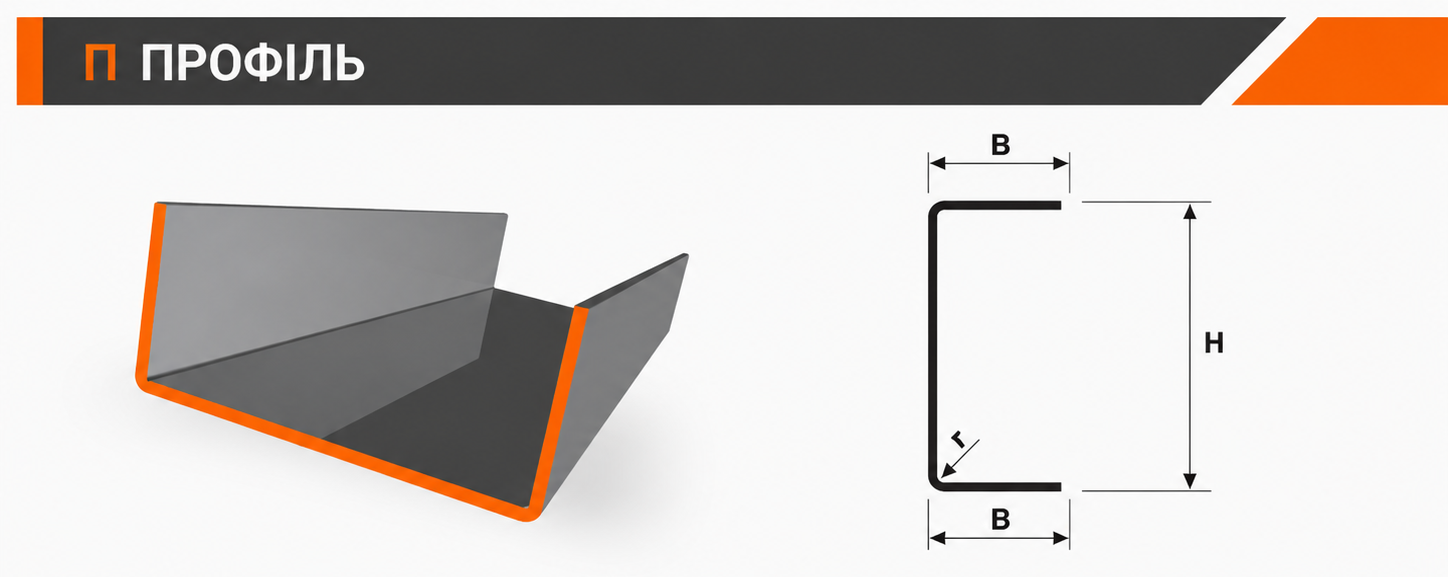

3. П-профіль (Напрямний швеллер)

Конструктивна особливість: Рівнополичний профіль із гладкими краями без додаткових відгинів.

Сфера застосування: Використовується як стартовий та напрямний трек для C- та Z-профілів. Незамінний для створення контурів стінових панелей, обрамлення дверних та віконних прорізів, а також як сполучний елемент у вузлах кріплення наземних сонячних станцій.

3. П-профіль (Напрямний швеллер)

Конструктивна особливість: Рівнополичний профіль із гладкими краями без додаткових відгинів.

Сфера застосування: Використовується як стартовий та напрямний трек для C- та Z-профілів. Незамінний для створення контурів стінових панелей, обрамлення дверних та віконних прорізів, а також як сполучний елемент у вузлах кріплення наземних сонячних станцій.

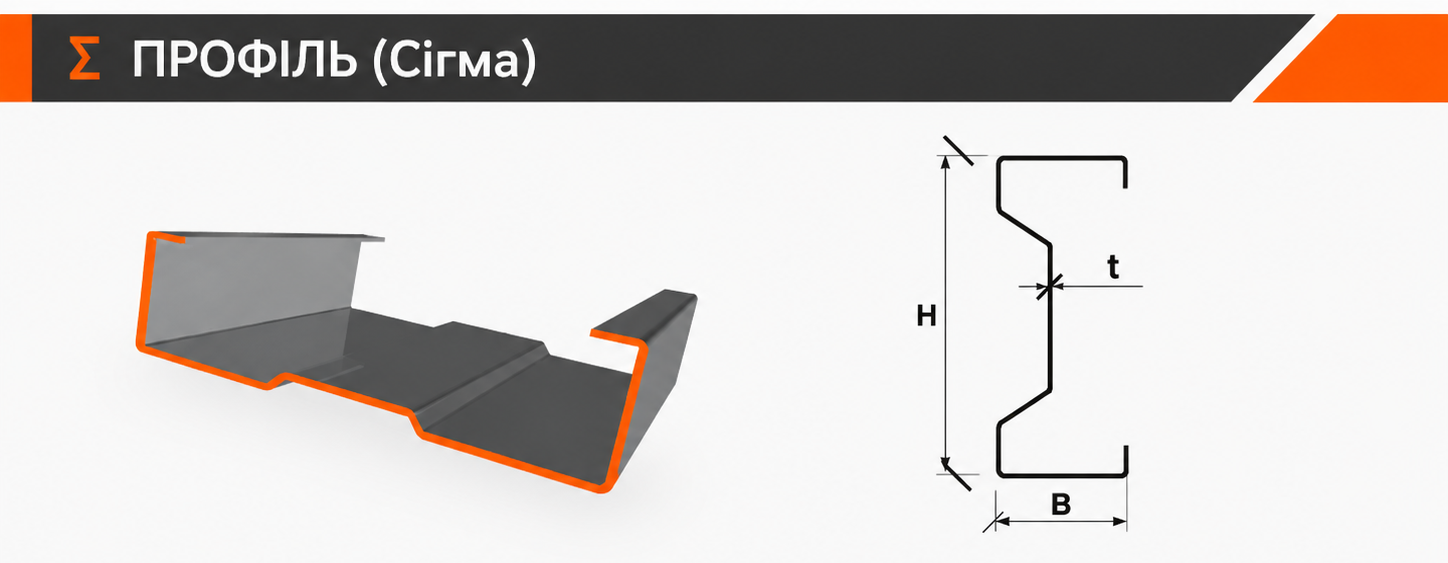

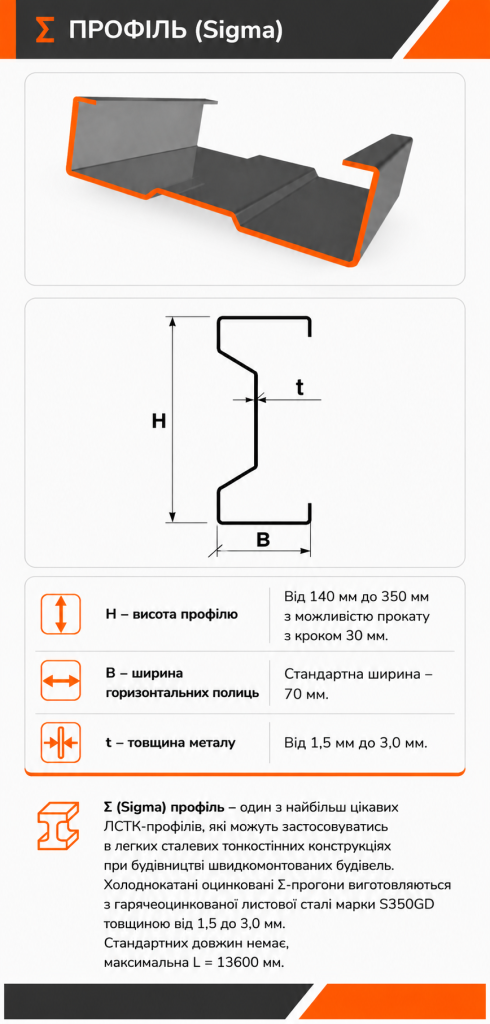

Н – Висота профілю від 140 до 350 мм з можливістю прокату з кроком 30 мм.

B – Ширина горизонтальних полиць. Стандартна ширина – 70 мм

Σ (Сігма) профіль – один з найбільш цікавих ЛСТК-профілів, які можуть застосовуватися в легких сталевих тонкостінних конструкціях при будівництві швидкомонтованих будівель. Холоднокатані оцинковані Σ-прогони виготовляються з гарячеоцинкованої листової сталі марка S350GD товщиною від 1,5 до 3,0 мм. Стандартних довжин НІ, максимальна L = 13600 мм.

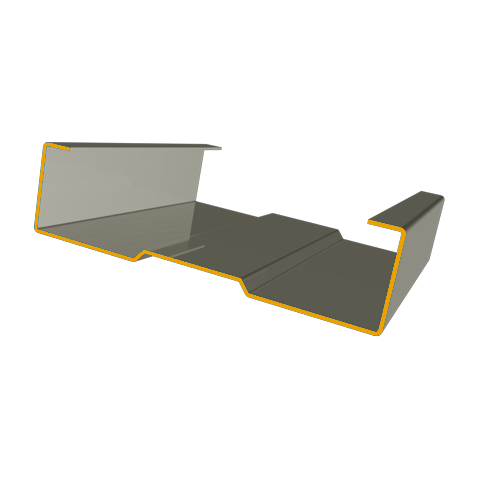

4. Сігма профіль

Конструктивна особливість: Модернізована модифікація C-профілю з випуклим ребром жорсткості по центру основної стінки.

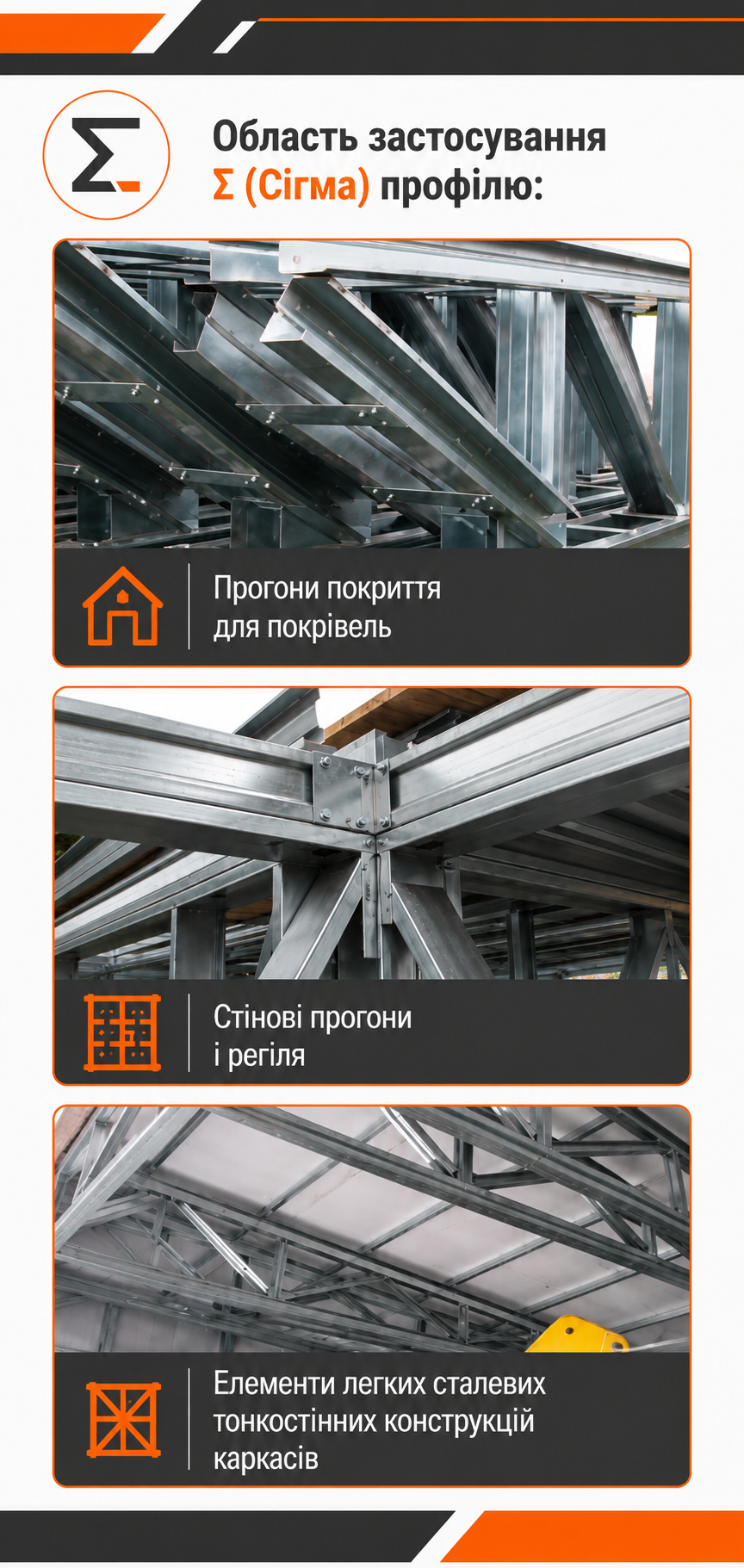

Сфера застосування: Призначений для конструкцій із підвищеними статичними та динамічними навантаженнями. Завдяки центральному «замку» має найвищу міцність на вигин серед усіх тонкостінних профілів. Є базовим та найбільш надійним елементом для будівництва головних похилих балок (ригелів) у наземних сонячних електростанціях.

4. Сігма профіль

Конструктивна особливість: Модернізована модифікація C-профілю з випуклим ребром жорсткості по центру основної стінки.

Сфера застосування: Призначений для конструкцій із підвищеними статичними та динамічними навантаженнями. Завдяки центральному «замку» має найвищу міцність на вигин серед усіх тонкостінних профілів. Є базовим та найбільш надійним елементом для будівництва головних похилих балок (ригелів) у наземних сонячних електростанціях.

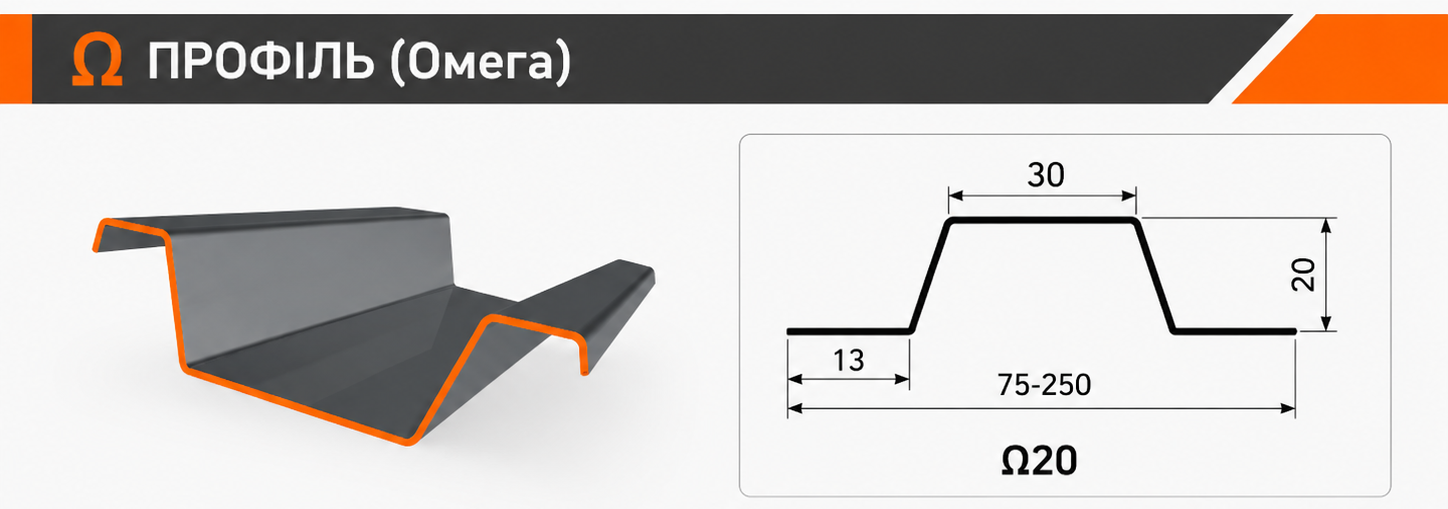

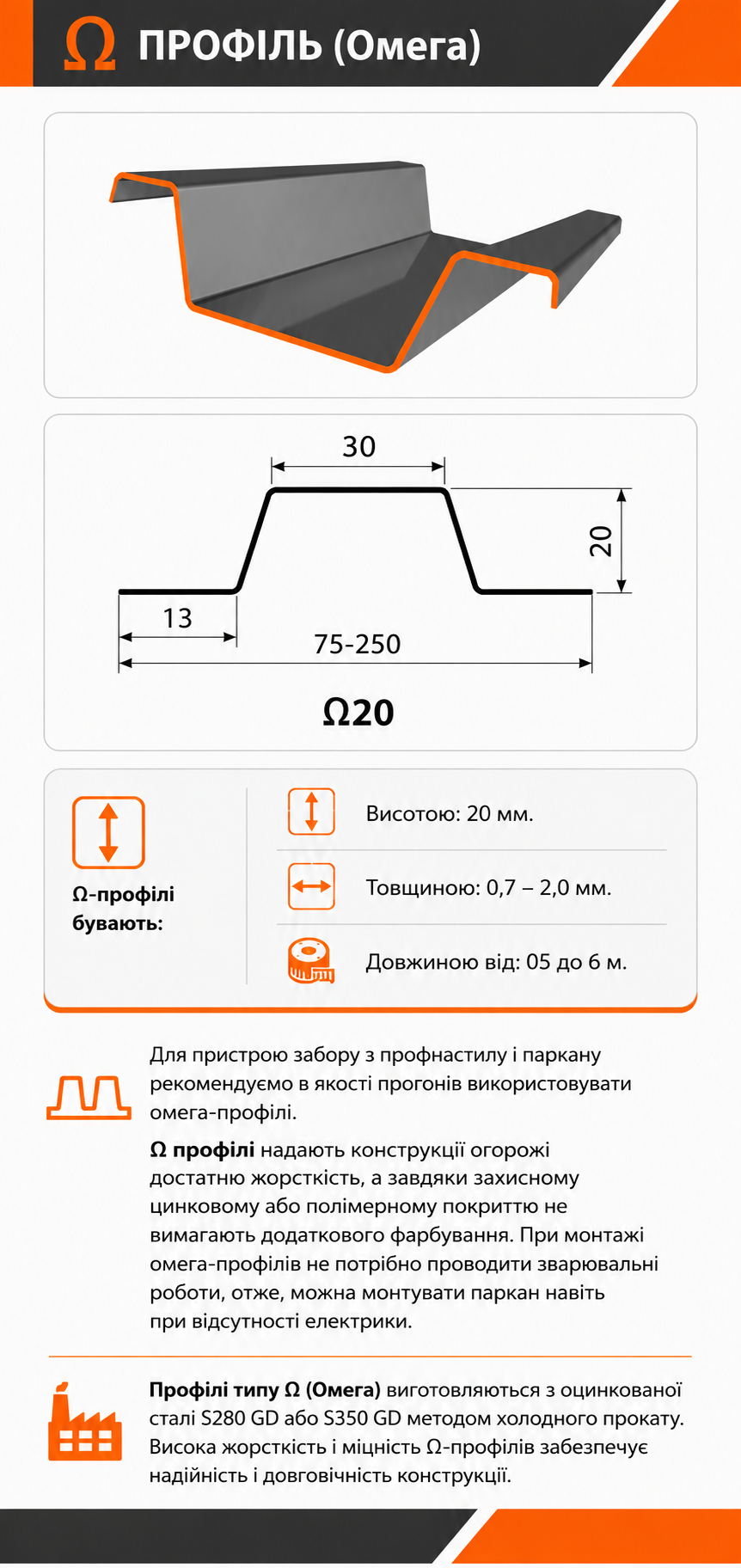

Ω-профілі бувають:

Висотою: 20 мм.
Товщиною: 0,7 – 2,0 мм.
Довжиною від: 05 до 6 м.

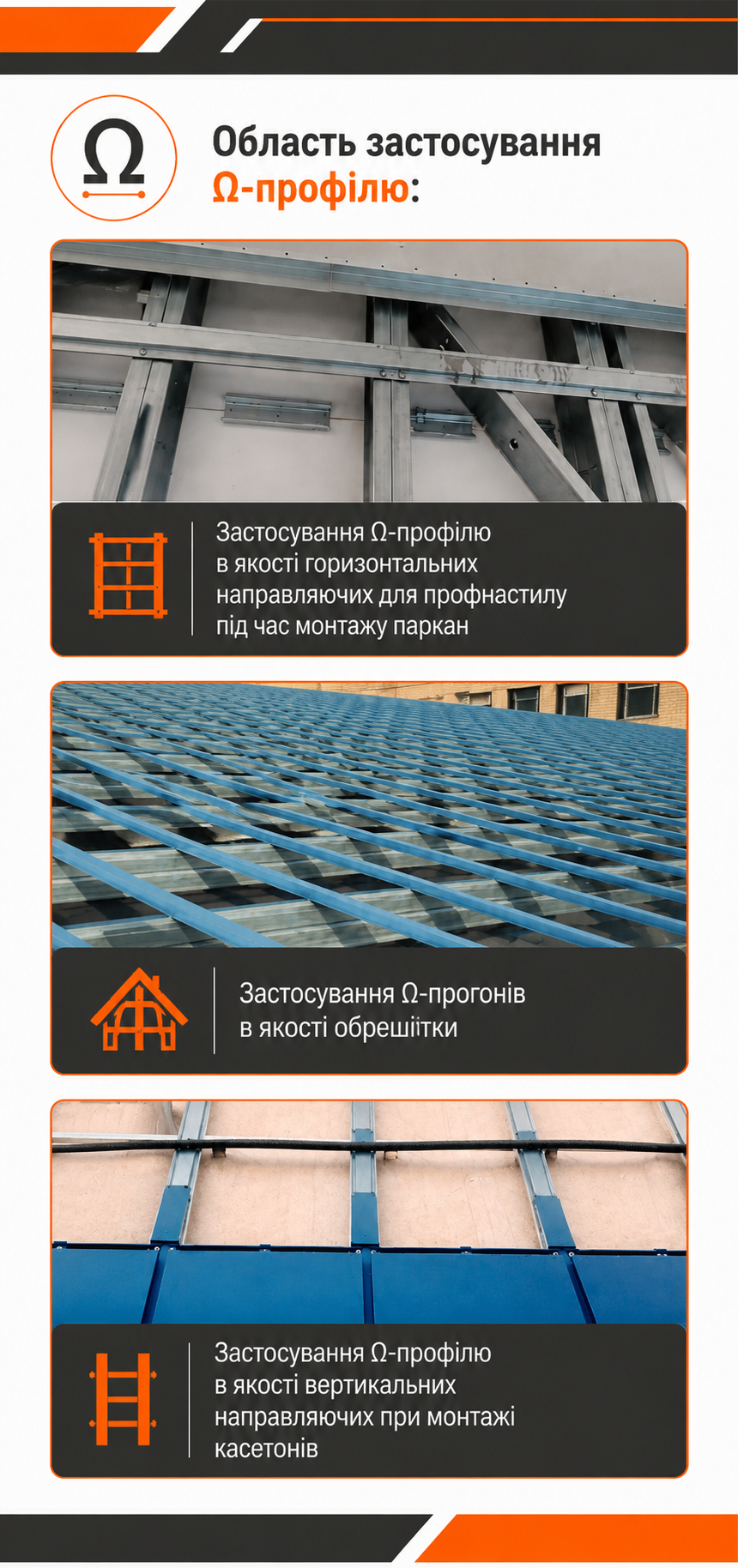

Для пристрою забору з профнастилу і паркану рекомендуємо в якості прогонів використовувати омега-профілі. Ω профілі надають конструкції огорожі достатню жорсткість, а завдяки захисному цинковому або полімерному покриттю не вимагають додаткового фарбування. При монтажі омега-профілів не потрібно проводити зварювальні роботи, отже, можна монтувати паркан навіть при відсутності електрики.

Профілі типу Ω (Омега) виготовляються з оцинкованої сталі S280 GD або S350 GD методом холодного прокату. Висока жорсткість і міцність Ω-профілів дозволяє широко використовувати їх в монтажі різноманітних конструкцій.

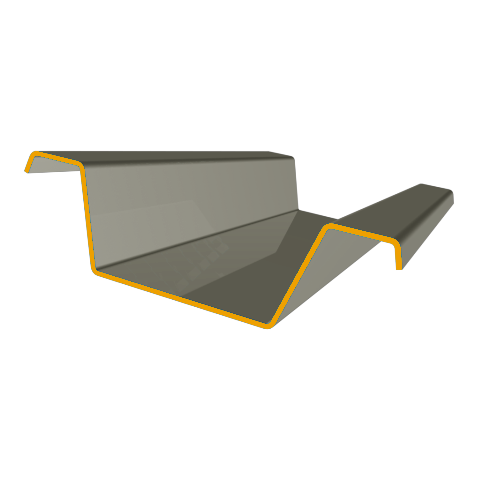

5. Омега профіль

Конструктивна особливість: Має характерну форму капелюшка з двома зовнішніми фланцями для фіксації.

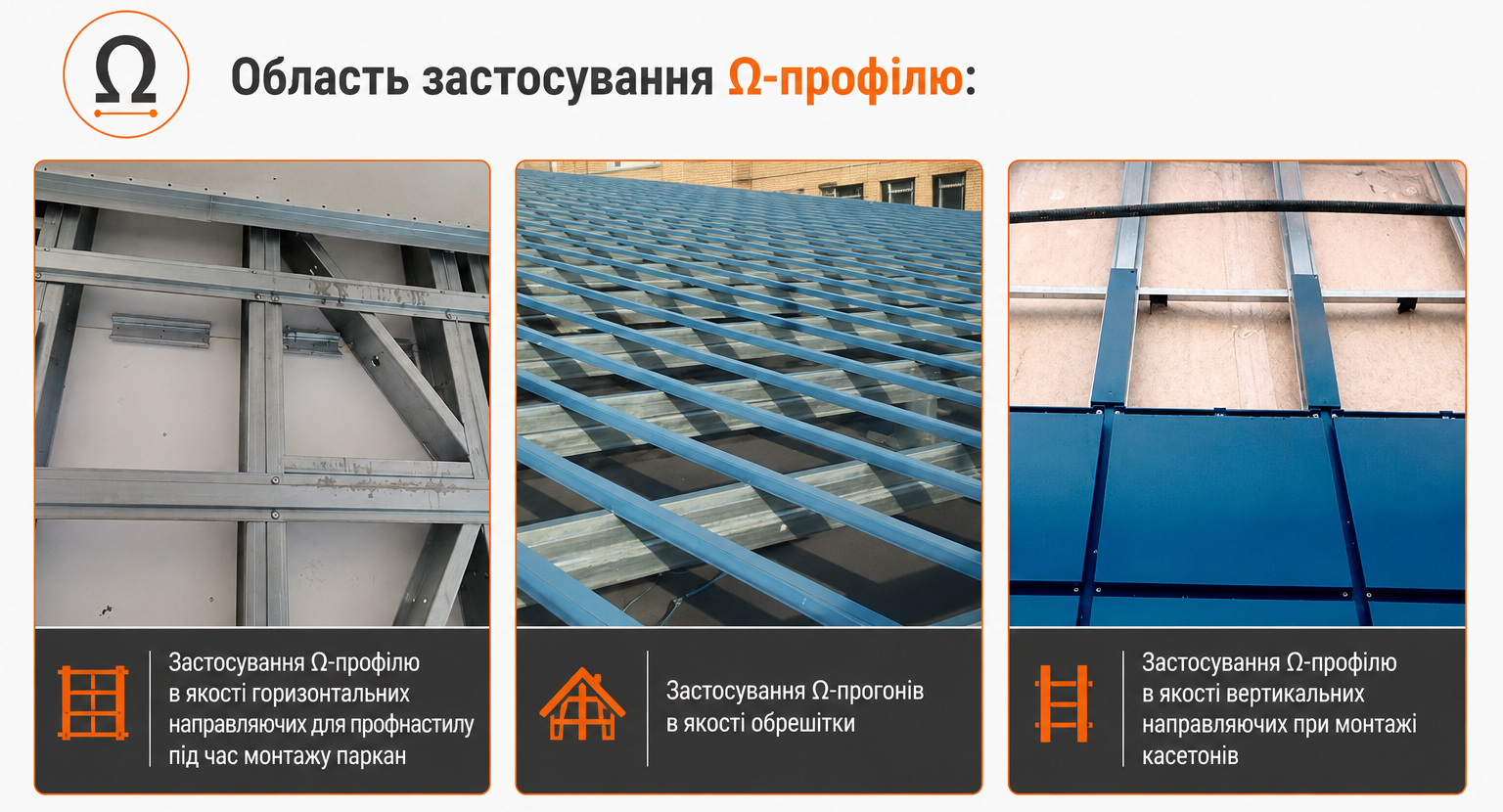

Сфера застосування: Застосовується як вентильована обрешітка для покрівельних та фасадних систем, а також як полегшена тримальна рейка для безпосереднього монтажу сонячних панелей на скатних дахах. Має чудову стійкість до скручування та низький профіль.

5. Омега профіль

Конструктивна особливість: Має характерну форму капелюшка з двома зовнішніми фланцями для фіксації.

Сфера застосування: Застосовується як вентильована обрешітка для покрівельних та фасадних систем, а також як полегшена тримальна рейка для безпосереднього монтажу сонячних панелей на скатних дахах. Має чудову стійкість до скручування та низький профіль.

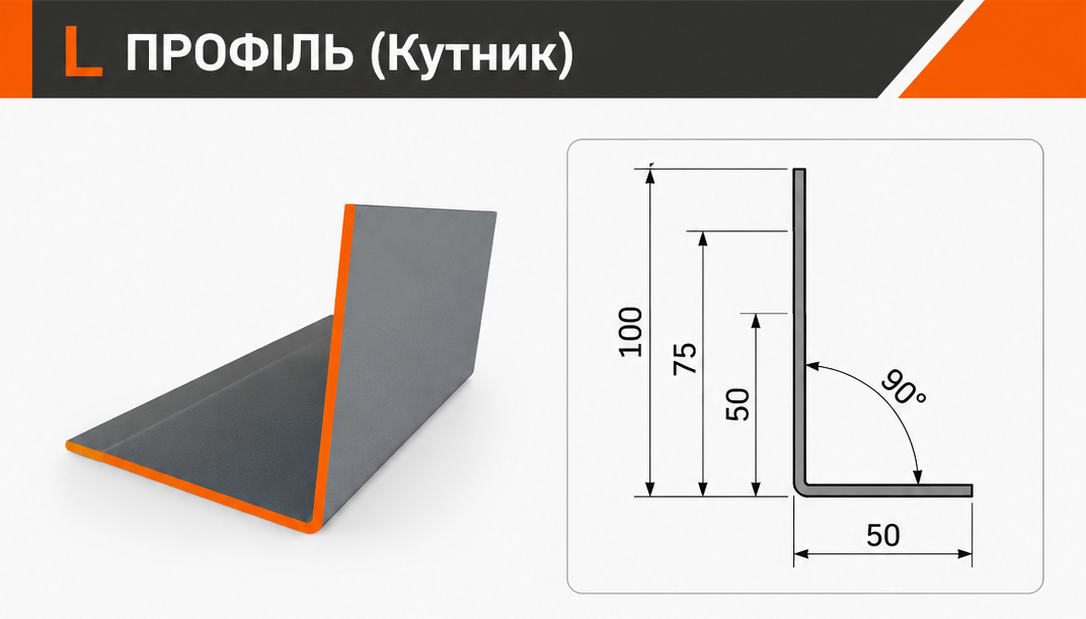

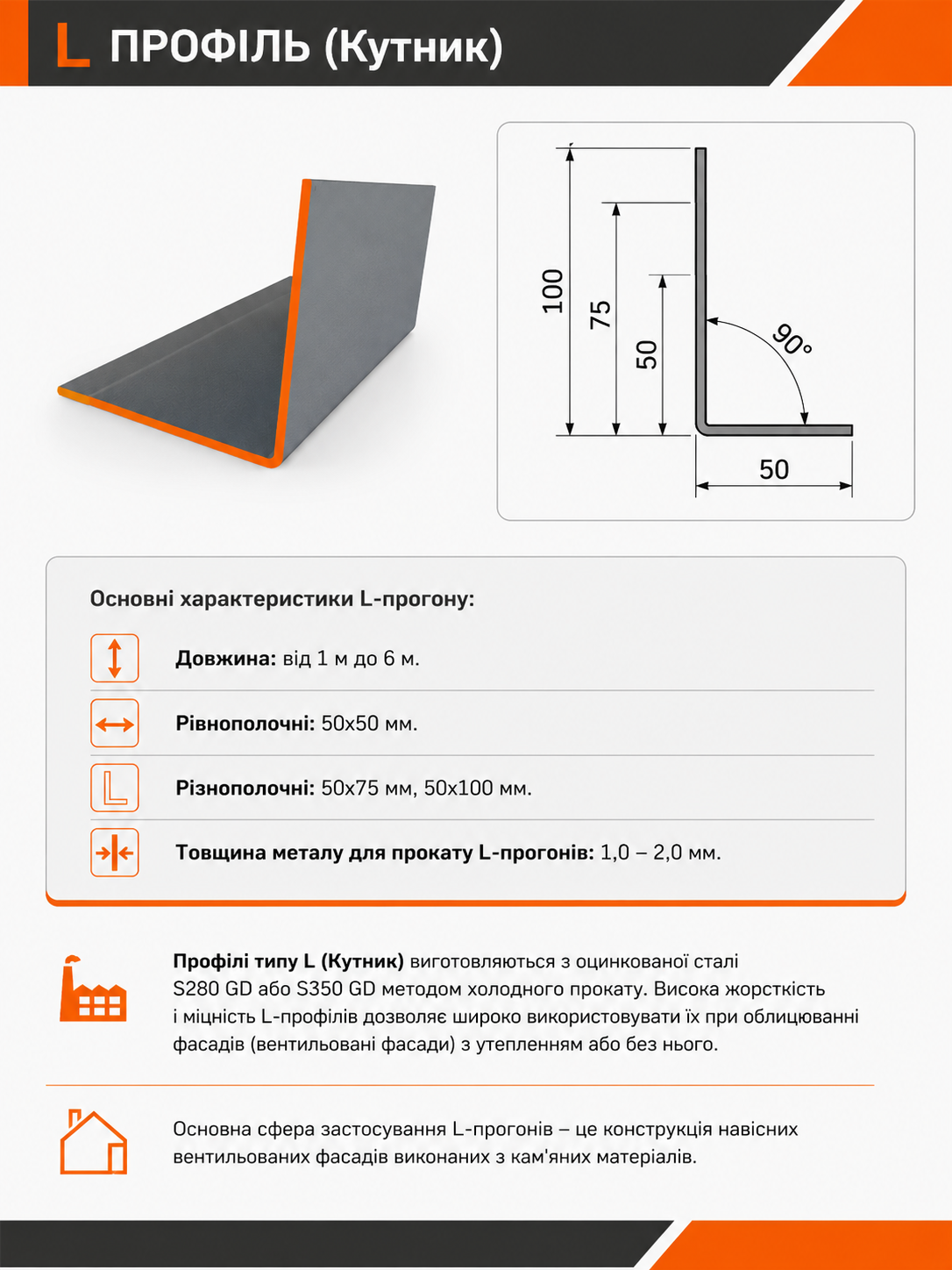

Основні характеристики L-прогону:

Довжина: від 1м до 6м
Рівнополочні: 50х50
Різнополочні: 50х75 і 50х100
Товщина метала для прокату L-прогонів: 1,0 – 2,0 мм.

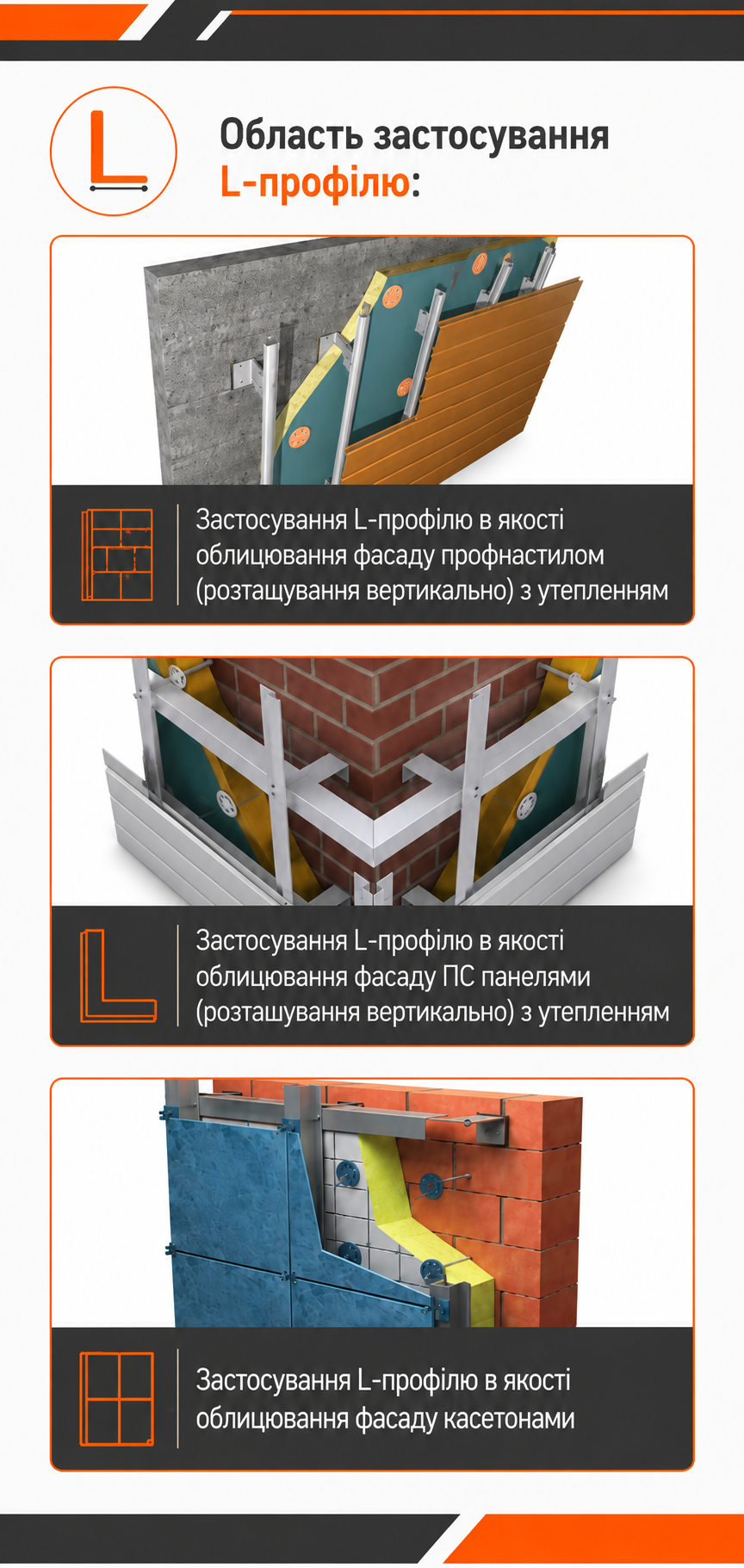

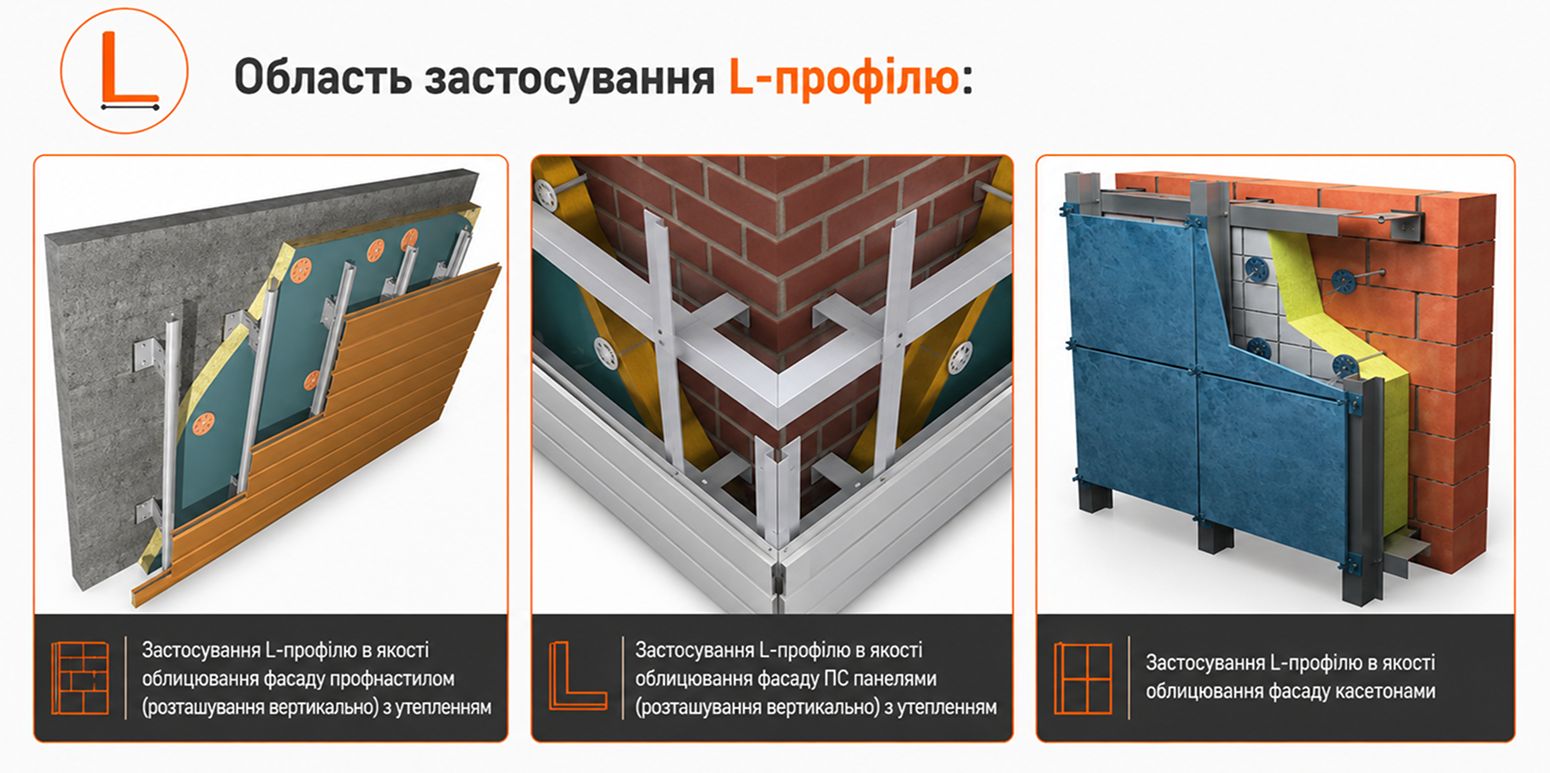

Профілі типу L (Кутник) виробляються з оцинкованої сталі S280 GD або S350 GD методом холодного прокату. Висока жорсткість і міцність L-профілів дозволяє широко використовувати їх при облицюванні фасадів (вентильовані фасади) з утепленням або без нього. Основна сфера застосування L-прогонів – це конструкція навісних вентильованих фасадів виконаних з кам’яних матеріалів.

6. L-профіль (Кутник)

Конструктивна особливість: Проста і надійна Г-подібна геометрія.

Сфера застосування: Допоміжний, армуючий та сполучний елемент каркаса. Використовується для організації кутових вузлів, створення горизонтальних і діагональних зв’язків жорсткості, а також для розподілу місцевих навантажень у точках примикання.

Технічні переваги систем ЛСТК NAZALEX

Швидкість монтажу без зварювання: Усі профілі виготовляються з точною заводською геометрією. Збірка за принципом конструктора (на болтових з’єднаннях) виключає зварювальні роботи та зберігає цілісність захисного покриття.

Максимальний антикорозійний захист: Нанесення рівномірного шару цинку захищає профілі від вологи та агресивних атмосферних чинників, гарантуючи термін служби конструкції понад 25 років.
